Typ 360 / 01 H

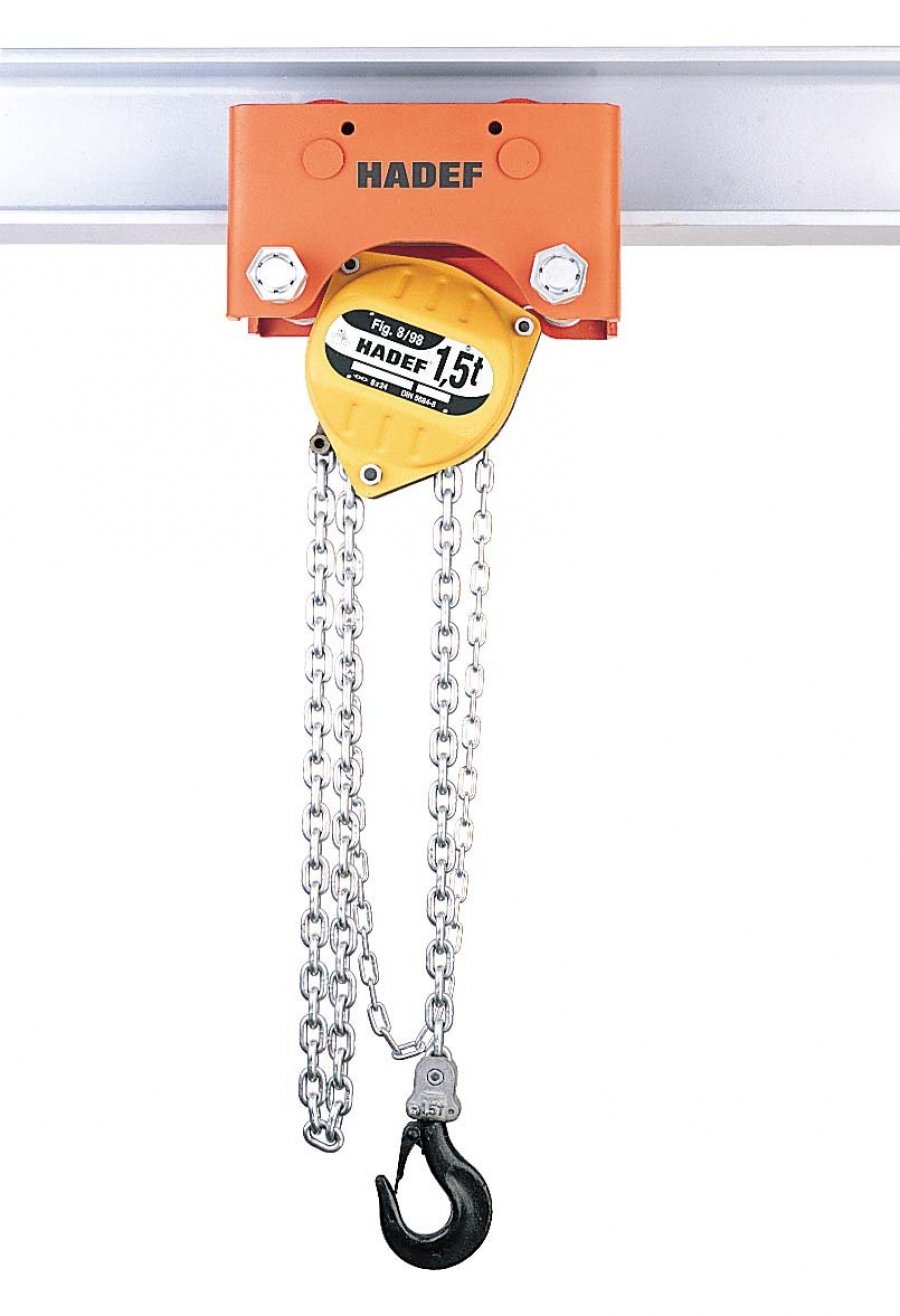

S ručním řetězovým kladkostrojem typu:
24/98 HR - posun pojezdu tlakem, nebo tahem za břemeno

  • Nosnost od 125 kg do 2000 kg
  • Konstrukce dle DIN 15018 H2/B2: Estetická kompaktní ocel
  • Jeřáb tryskán a natřen dle ISO 8501
  • Klidný a lehký chod výložního ramene na kulovým ložisku
  • Akční rádius výložníku
    - 270° pro sloupové jeřáby
  • Otáčení ramene ruční - tlakem nebo tahem za břemeno
  • Nízká konstrukční výška díky kompaktní konstrukci
  • Konstrukční výška sloupu od 2 913 mm, nebo dle požadavku
  • Konstrukční délka výložního ramene od 2 m, prodloužení po 10 cm
  • Rameno s kovovým roštem Wampfler pro přívod napájení do kladkostroje
  • Napájecí napětí pro elektrické kladkostroje 400 V / 50 Hz
  • Ukotvení za pomoci: roznášecí desky rozměru min 1000x1000 mm, max. 2000x2000 mm; chemickými kotvami do stávajícího betonu jakosti C20/25, sily betonové vrstvy cca 250 - 350 mm dle nosnosti sloupového jeřábu
  • roznášecí desky rozměru 550x550 - 700x700 mm do předem připraveného betonového bloku s kotevními šrouby (osazení pomoci šablony)
  • nastavitelné dorazy pro pojezd
  • Rameno jeřábu může být osazeno:
    • ručním řetězovým kladkostrojem řady:
      24/98 HR posuv pojezdu tlakem / tahem

OMEZENÍ:

Ukotvení paty jeřábu chemickými kotvami - do délky výložníku 5 000 mm.
